在过去的50年中，数以百记的建筑节能软件被开发出来，并被广泛的应用到建筑节能行业当中。建筑节能领域内的核心工具是贯穿整个建筑生命周期的能耗仿真程序，它可以提供给用户评判建筑能耗的性能指标，例如能源的使用、需求，建筑的温度、温度以及费用等。   目前可进行建筑节能相关分析的软件很多，每个软件也各有特色和其产生的背景，我们的目的是将这里建设成一个关于建筑节能软件的信息交流平台。在这里，我们会定期选择一些目前通用性很强、也是功能相对比较全面的软件进行简要的介绍，目的是希望大家能从特征角度总体的了解它们，便于今后在实际的项目中根据不同的需要选择和使用。

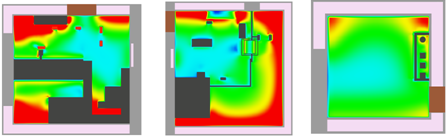

IES <VE>

IES是总部在 英国的Integrated Environmental Solutions 公司的缩写，IES<VE> 是旗下建筑性能模拟和 分析软件。它整合了一系列模块化的组件用以进行计算分析，包括：

• ModelIT：三维建模工具；提供IDM (Integrated Data Model) 集合数据模型
• ApacheCal：供暖，制冷负荷计算工具 。使用CIBSE 制定的流程
• ApacheSim：IES<VE>的核心组件。动态负荷计算工具，可逐时模拟分析建筑的负荷
• ApacheHVAC：建筑空调系统模拟工具
• Flucs：采光分析，设计工具。分为FlucsDL 和 FlucsPro。前者只能进行日光分析。
• RadianceIES：非常权威的建筑采光模拟组件，使用高级光追踪技术。
• SunCast：日照分析工具
• CostPlan：初投资分析工具
• LifeStyle：运行费用分析工具
• Simulex：疏散分析工具，模拟正常/紧急情况下的人流疏散行为
• Lisi：电梯分析工具
• IndusPro：管路尺寸计算
• Pisces: 冷热水 管路尺寸计算
• Taps：自来水管路尺寸计算
• Field：电线尺寸计算
• MicroFlo：室内外流体力学模拟

它是由一位名叫Andrew Marsh的建筑师，同时也是西澳大学的博士一个人“发明”的软件。据说在2008年被Autodesk收购之前，Ecotect的开发几乎是他一个人完成的。

Ecotect Analysis的主要功能分为：

环境模拟分析

• 阴影与反射: 直观显示模型所在地的太阳轨迹，并实时显示阴影效果。
• 遮阳设计：可以根据遮阳需求自动生成经过优化的遮阳系统。
• 日照分析：将建筑物表面和窗口所接受的太阳辐射精确可视化。
• 光伏板阵列尺寸与负荷匹配：用来决定太阳能光伏板的最佳安装位置和尺寸。
• 照明设计：计算模型内任意一点的日照采光系数和照度，并可计算节能潜力。
• Right-to-Light: 评估建筑物对邻近场地和建筑的影响。
• 声学分析：从简单的混响时间分析到复杂的粒子分析和线追踪技术。
• 热工分析：计算任意区域的冷热负荷，逐时分析全年各种热力学指标。
• 通风和气流分析：将模型相关内容导出到 CFD （流体动力学） 工具中，完成分析和计算后导入回Ecotect Analysis并完成可视化。

和IES<VE>类似，Ecotect也提供自己的建模工具，分析结果可以根据几何形体得到即时的反馈。这样，建筑师可以从非常简单的几何形体开始进行迭代性 (iterative) 地分析，随着设计的深入，分析也逐渐越来越精确。Ecotect和RADIANCE 、POV Ray 、VRML、EnergyPlus 、HTB2热分析软件均有导入导出接口。

Ecotect 以其整体的易用性、适应不同设计深度的灵活性以及出色的可视化效果以，在中国的建筑设计领域得到了更广泛的应用。

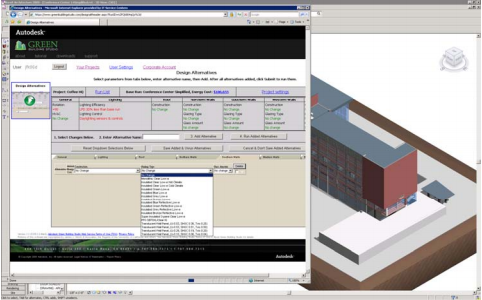

Green Building Studio (GBS) 是Autodesk公司的一款基于Web的建筑整体能耗、水资源和碳排放分析工具。在登入其网站并创建基本项目信息后，用户可以用插件将Revit等BIM软件中的模型导出gbXML并上传到GBS的服务器上，计算结果将即时显示并可以进行导出和比较。在能耗模拟方面，GBS使用的是DOE-2计算引擎。

GBS的主要功能包括：

• 能耗和碳排放计算结果
• 建筑整体能耗分析
• 碳排放报告
• 水资源利用和支出评估
• 光伏发电潜力
• Energy STAR 评分
• 针对LEED进行自然采光评价
• 项目地理信息
• 精确气象模拟 / 详细气候分析
• 风能潜力
• 自然通风潜力
• 方案比较
• 文件格式转换 ： 在GBS中成功创建项目后，用户可以下载 gbXML, VRML, DOE-2, Energyplus, Weather File 等格式的文件。

由于采用了目前流行的云计算技术，GBS具有强大的数据处理能力和效率。另外，其基于Web的特点也使信息共享和多方协作成为其先天优势。同时，其强大的文件格式转换器，可以成为BIM模型与专业的能量模拟软件之间的无障碍桥梁。

目前订购了 Autodesk Ecotect Analysis的用户可以同时使用 GBS的服务。

EnergyPlus 模拟建筑的供暖供冷、采光、通风以及能耗和水资源状况。它基于BLAST和DOE-2提供的一些最常用的分析计算功能，同时，也包括了很多独创模拟能力，例如模拟时间步长低于1小时，模组系统，多区域气流，热舒适度，水资源使用，自然通风以及光伏系统等。

需要强调一下的是： EnergyPlus 是一个没有图形界面的独立的模拟程序，所有的输入和输出都以文本文件的形式来完成。（听上去有点可怕，不是吗？）

在这里简要的介绍一下BLAST 和 DOE-2

BLAST是 Building Loads Analysis and System Thermodynamics 的缩写, 翻译过来就是 建筑负荷分析及系统热力学。 DOE-2是一个适用于所有类型建筑的能量分析和使用成本的能耗分析软件（免费软件）。他们都是上世纪70年代末80年代初诞生的。最初是用来帮助那些工程师和建筑师来为HVAC选型，研究建筑生命周期的能耗成本，优化能效比等工作。两个人软件是在上世纪70年代初的能源危机以及一份揭示建筑是美国最主要的能源消耗品的统计报告的背景下 应运而生的。每个软件各有优劣，也有各自的粉丝和批评者。可以看到，目前的很多能耗模拟和分析软件都是基于这两个软件或其中的一个进行开发的。

回到Energyplus来，它的官方说明文档里有这么一段话说明了它“不是什么”

1. 它不是一个用户界面。
2. 目前还不是一个建筑生命周期费用分析工具。但它可以提供可供导入此类软件继续计算的数据。
3. 它不可以替代建筑师或工程师。

所以，EnergyPlus目标是成为一个计算核心，而其他的应用软件可以在其之上做封装。目前，事实上有相当多的软件已经为EnergyPlus做了UI，或以它为引擎，包括：

• CYPE-Building Services
• DesignBuilder
• Easy EnergyPlus
• EFEN
• EPlusInterface
• ……

DeST是Designer’s Simulation Toolkit 的缩写，意为设计师的模拟工具箱。

DeST是建筑环境及HVAC系统模拟的软件平台，该平台以清华大学建筑技术科学系环境与设备研究所十余年的科研成果为理论基础，将现代模拟技术和独特的模拟思想运用到建筑环境的模拟和HVAC系统的模拟中去，为建筑环境的相关研究和建筑环境的模拟预测、性能评估提供了方便实用可靠的软件工具，为建筑设计及HVAC系统的相关研究和系统的模拟预测、性能优化提供了一流的软件工具。

目前DeST有两个版本，应用于住宅建筑的住宅版本（DeST-h）及应用于商业建筑的商建版本（DeST-c）。

住宅建筑热环境模拟工具包（简称“DeST-h”）为国家自然科学基金重点项目“住区微气候工程热物理问题研究”编号59836250的子课题，是在清华大学建筑环境与设备研究所十余年的科研成果的基础上，由清华大学建筑技术科学系研制开发的面向住宅类建筑的设计、性能预测及评估并集成于AutoCAD R14上的辅助设计计算软件。

DeST-h主要用于住宅建筑热特性的影响因素分析、住宅建筑热特性指标的计算、住宅建筑的全年动态负荷计算、住宅室温计算、末端设备系统经济性分析等领域。

DeST-c是DeST开发组针对商业建筑特点推出的专用于商业建筑辅助设计的版本，根据建筑及其空调方案设计的的阶段性，DeST-c对商业建筑的模拟分成建筑室内热环境模拟、空调方案模拟、输配系统模拟、冷热源经济性分析几个阶段，对应的服务于建筑设计的初步设计（研究建筑物本身的特性）、方案设计（研究系统方案）、详细设计（设备选型、管路布置、控制设计等）几个阶段，很好的根据各个阶段设计模拟分析反馈以指导各阶段的设计。

DeST-c具体应用主要体现在如下几个方面：

• 在建筑设计阶段，为建筑围护结构方案（窗墙比、保温等）以及局部设计为建筑师提供参考建议；
• 在空调方案设计阶段模拟分析空调系统分区是否合理、比较不同空调方案经济性、预测不同方案未来的室内热状况、不满意率情况；
• 在详细设计阶段通过输配系统的模拟指导风机、泵设备的选型以及不同输送系统方案的经济性。冷热源经济性分析指导设计者选择合适的冷热源。

DeST-c现已广泛用于商业建筑设计过程中，先后应用于国家大剧院、深圳文化中心、西西工程等大型商业建筑的设计过程，并对中央电视台、解放军总医院、北京城乡贸易中心、发展大厦等多栋建筑空调系统改造进行模拟给出改造方案。

需要指出的是, Dest是一款基于AutoCAD平台的软件产品。同样也是免费软件。它的官方网站目前因为不可知原因无法正常访问。
